2.3 스마트 멀티탭(IoT Smart Power Strip): (3) 설정하기

012

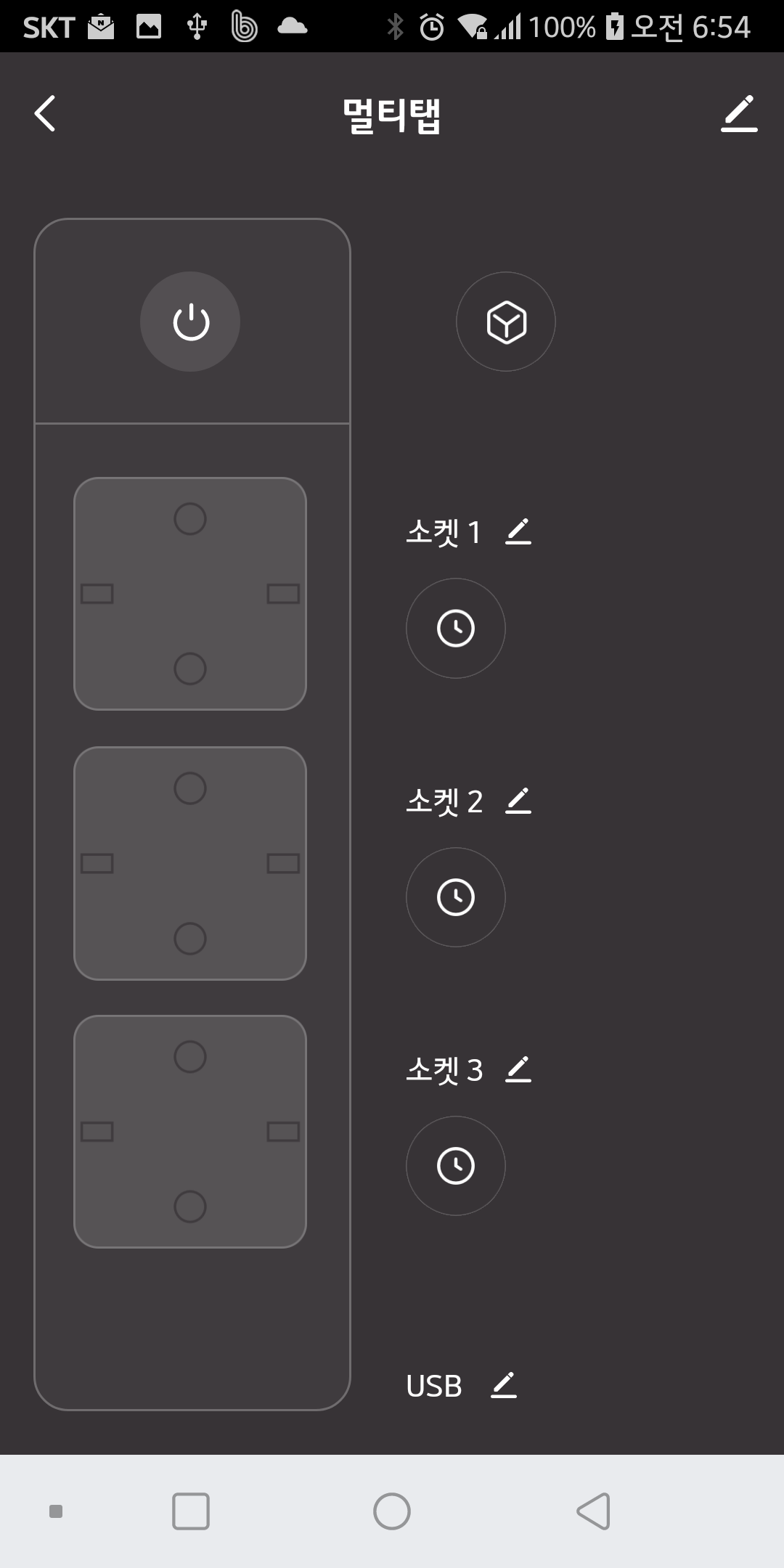

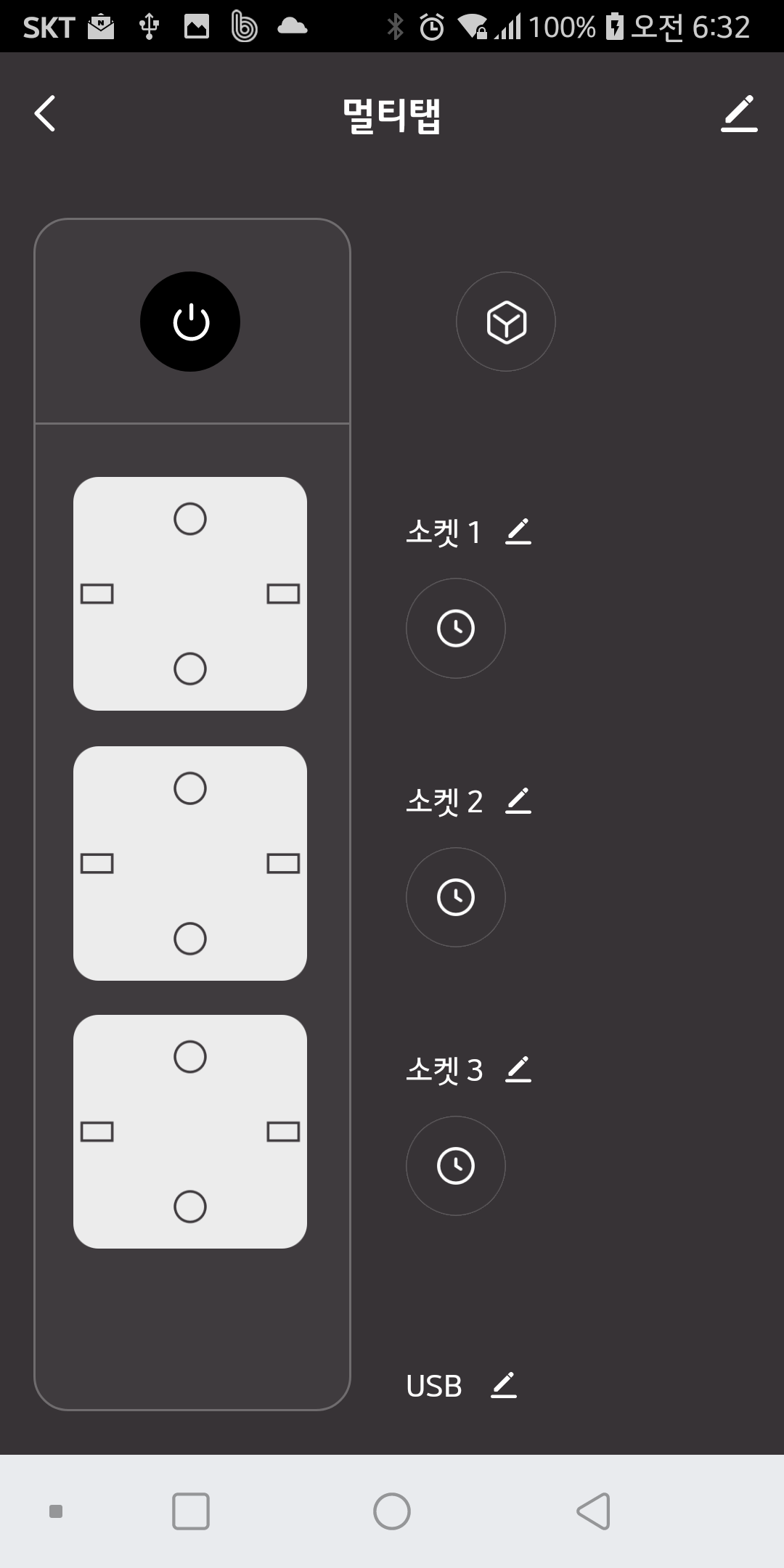

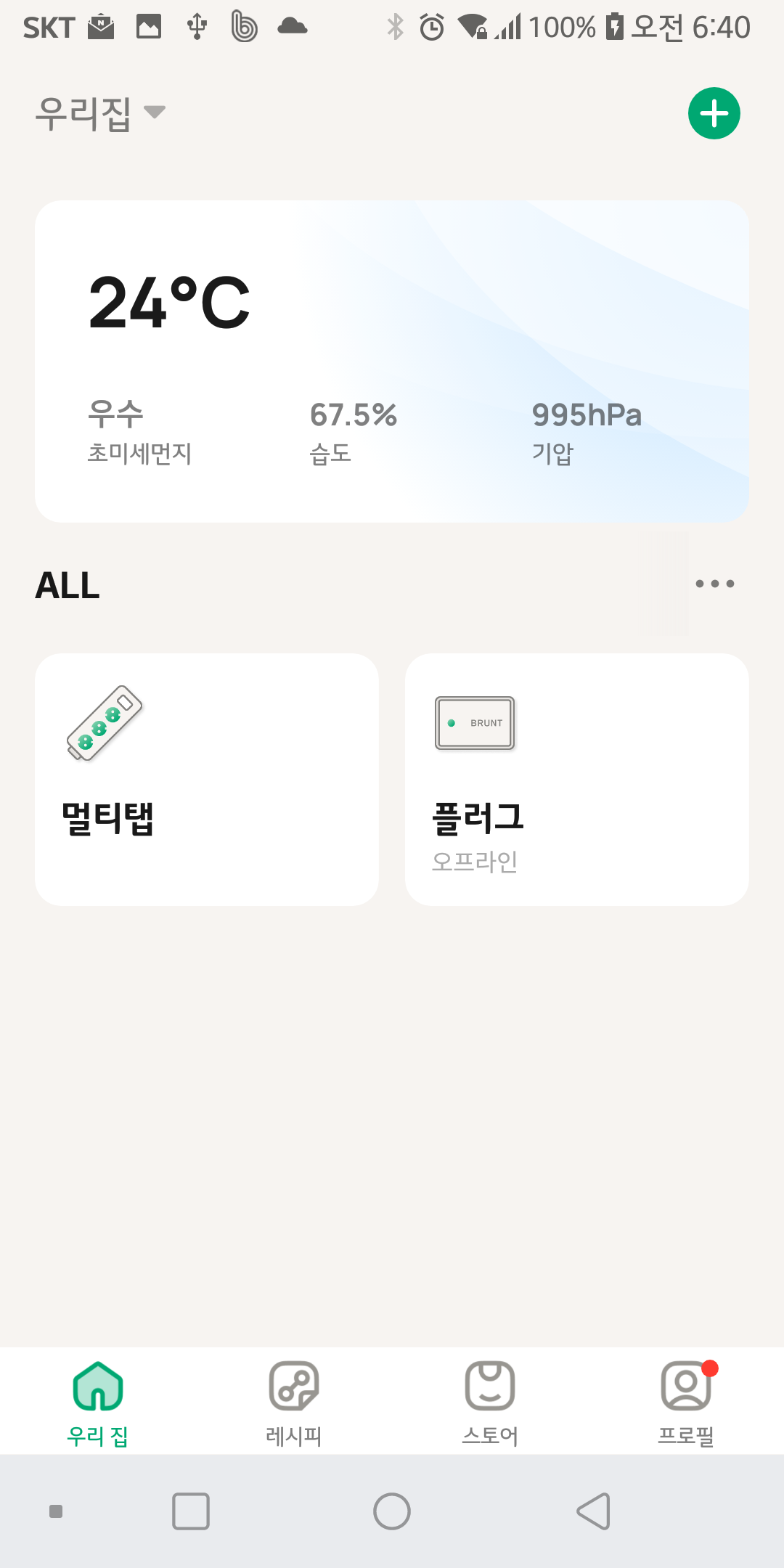

그림 67. 앱 초기 화면 {앱 초기 화면_2022-06-23}; 그림 68. 멀티탭 설정 초기 화면 {멀티탭 설정 화면_2022-06-23}; 그림 69. 멀티탭 전체 끄기 {멀티탭_전체 끄기_2022-06-23}

앱을 실행하면 그림 67과 같이 초기 화면이 나온다. 플러그와 멀티탭이 등록되어 있는 것을 볼 수 있다. 멀티탭을 설정하기 위해 멀티탭을 누르면 멀티탭을 설정할 수 있는 화면이 나온다(그림 68). 소켓이 흰색으로 표시되면 켜진 것이고 짙은 회색으로 표시되면 꺼진 것이다.



1. 전체 소켓 켜고 끄기

그림 68에서 일렬로 있는 멀티탭 위쪽에 있는 [전원 버튼]을 눌러본다. 그러면 그림 69와 같이 멀티탭의 모든 소켓이 꺼지게 된다. 다시 [전원 버튼]을 누르면 그림 68과 같이 다시 전체 소켓이 켜지는 것을 알 수 있다.



2. 개별 소켓 켜고 끄기

그림 68에서 끄고 싶은 소켓을 누른다. 그러면 그림 72와 같이 선택한 소켓이 꺼지는 것을 알 수 있다. 꺼진 소켓을 누르면 켜진다.

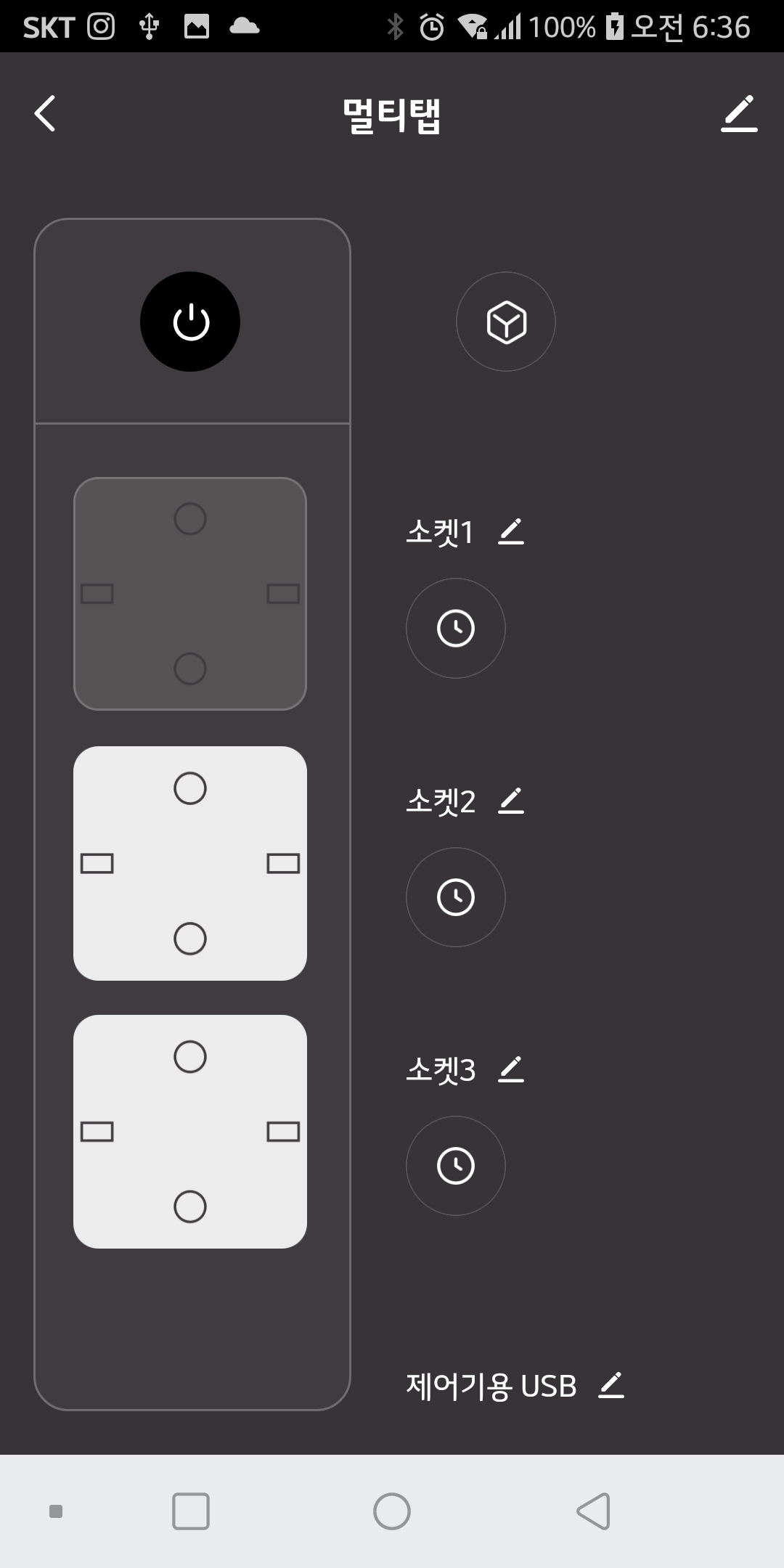

그림 72. 소켓1 끄기 {소켓1 끄기_2022-06-29}



(3) 멀티탭의 이름 편집

멀티탭이 여럿 있으면 구분할 필요가 있으므로 멀티탭에 이름을 붙여 보겠다. 멀티탭 전체를 편집하기 위해 오른쪽 위에 있는 연필 모양의 [편집 버튼]을 누른다. 그러면 그림 75과 같이 멀티탭의 주요 정보를 보여준다. 멀티탭 오른쪽에 있는 [편집 버튼]을 누른다. 그러면 그림 76과 같이 아이콘, 이름, 위치를 변경할 수 있게 나타난다. 이름은 초기에 멀티탭으로 표시되어 있다. 이름을 누른다. 그러면 그림 77과 같이 이름 설정 화면이 나온다. 여기서 원하는 이름으로 바꾼 후 저장을 누른다(그림 78). 그러면 그림 79과 같이 멀티탭의 이름이 바뀐 것을 확인할 수 있다.





01234

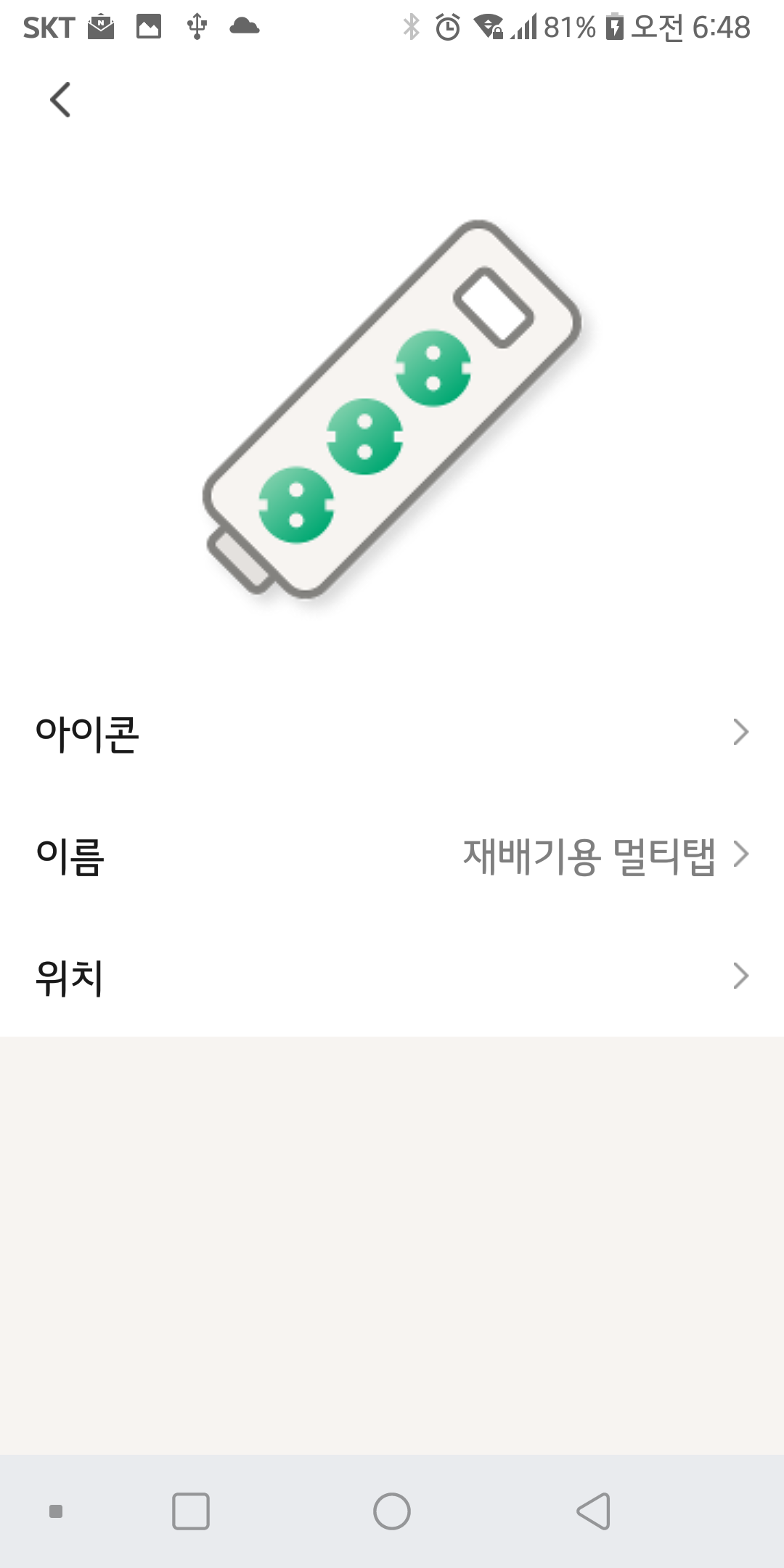

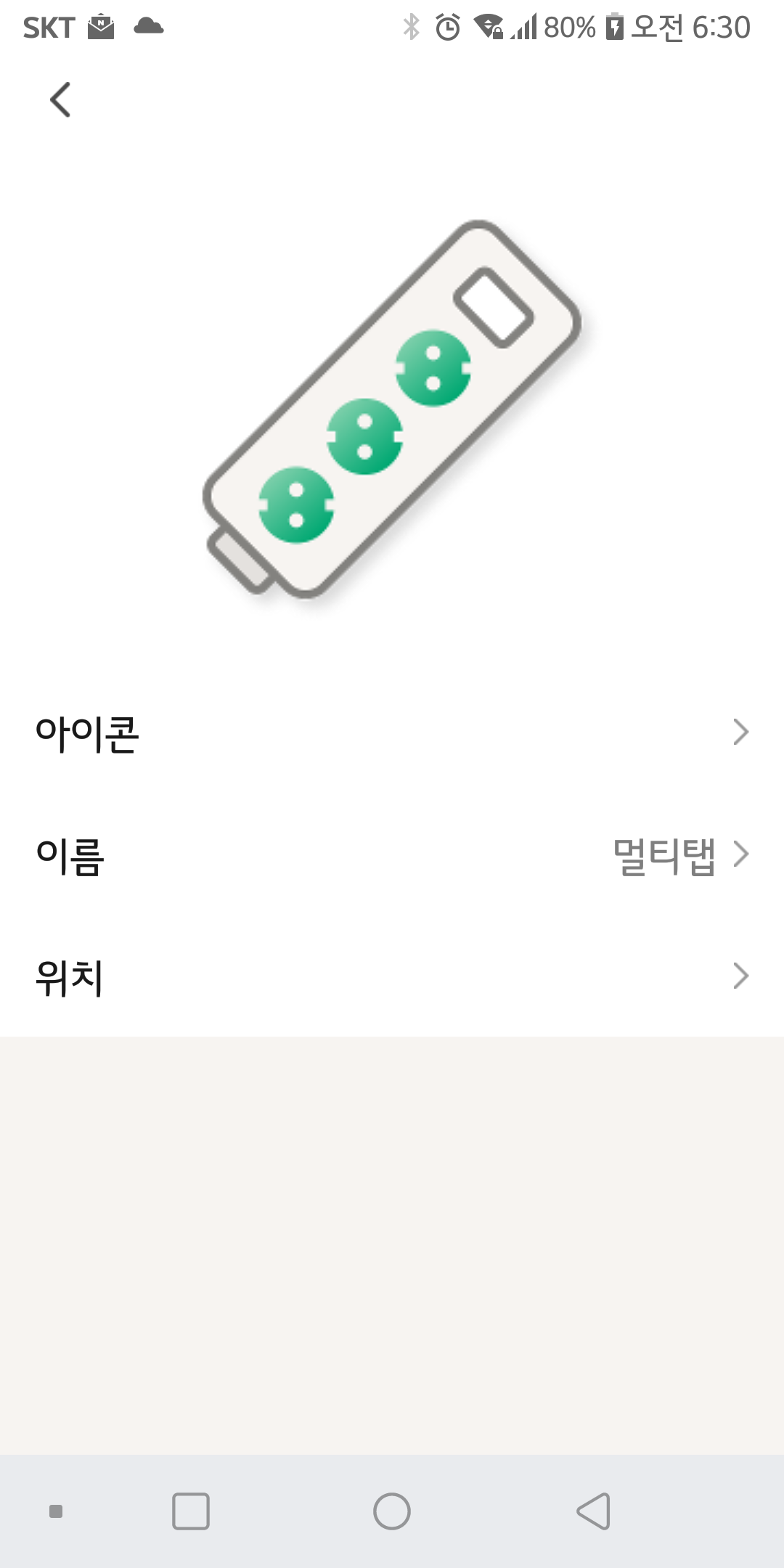

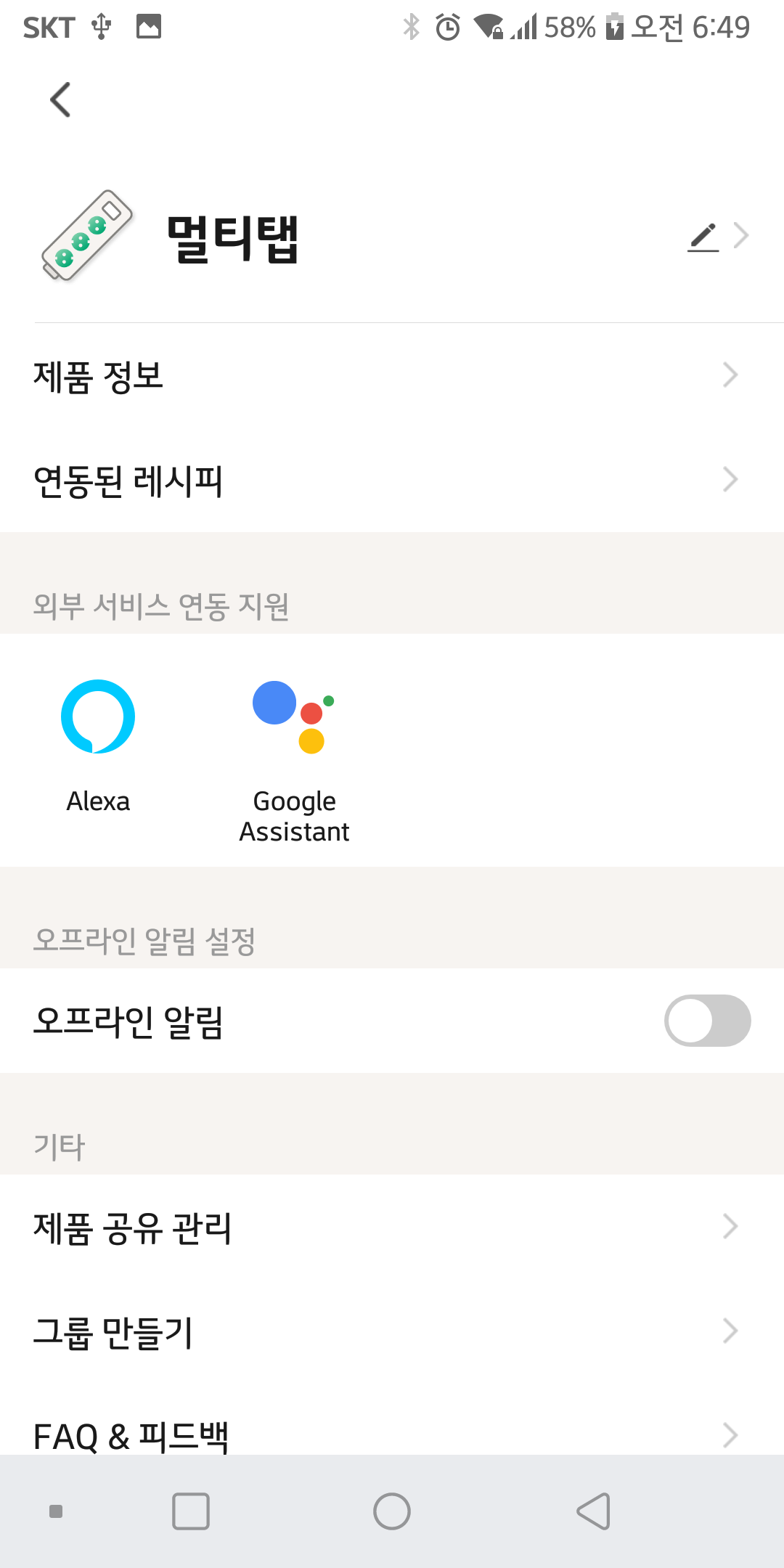

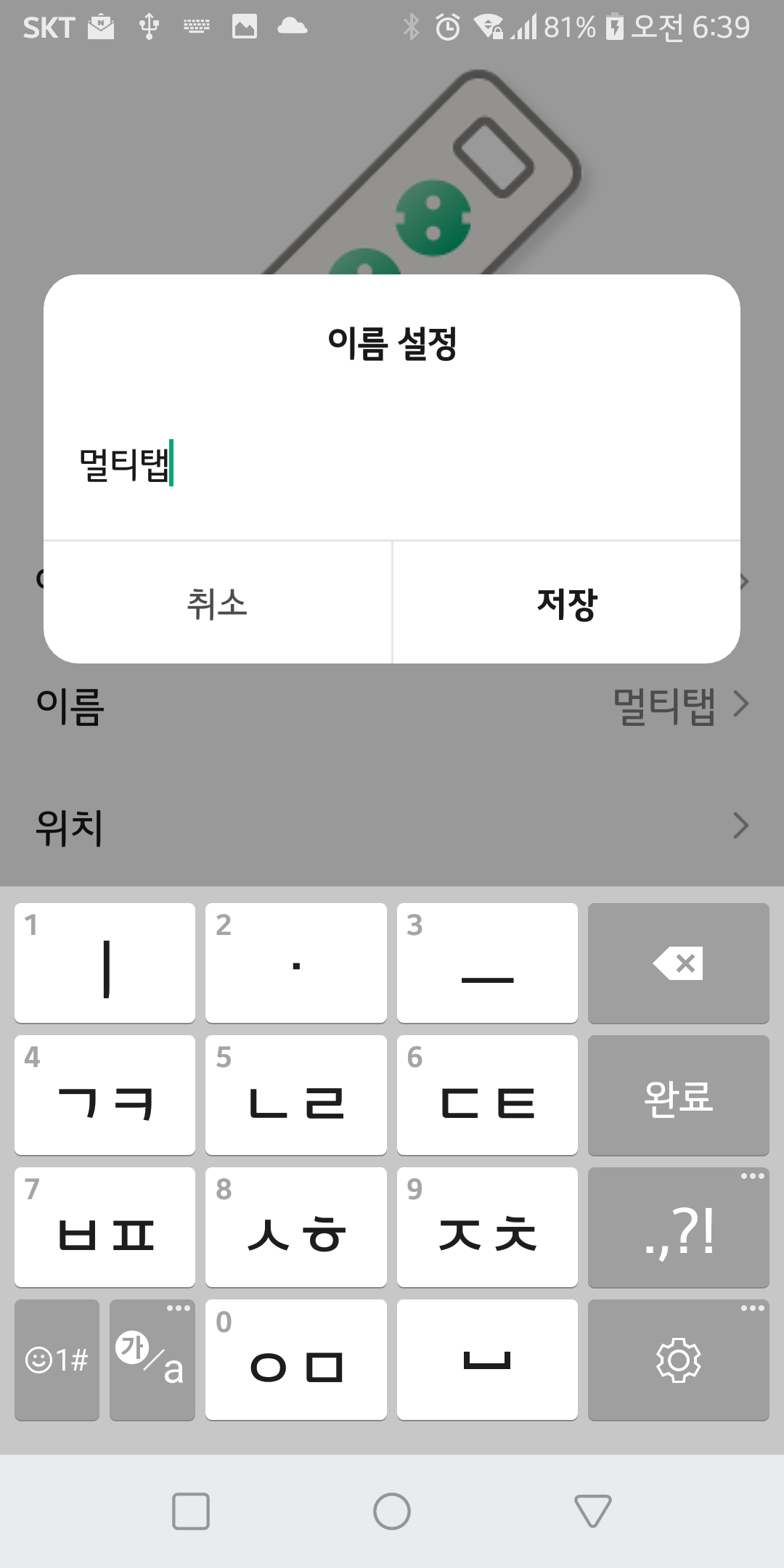

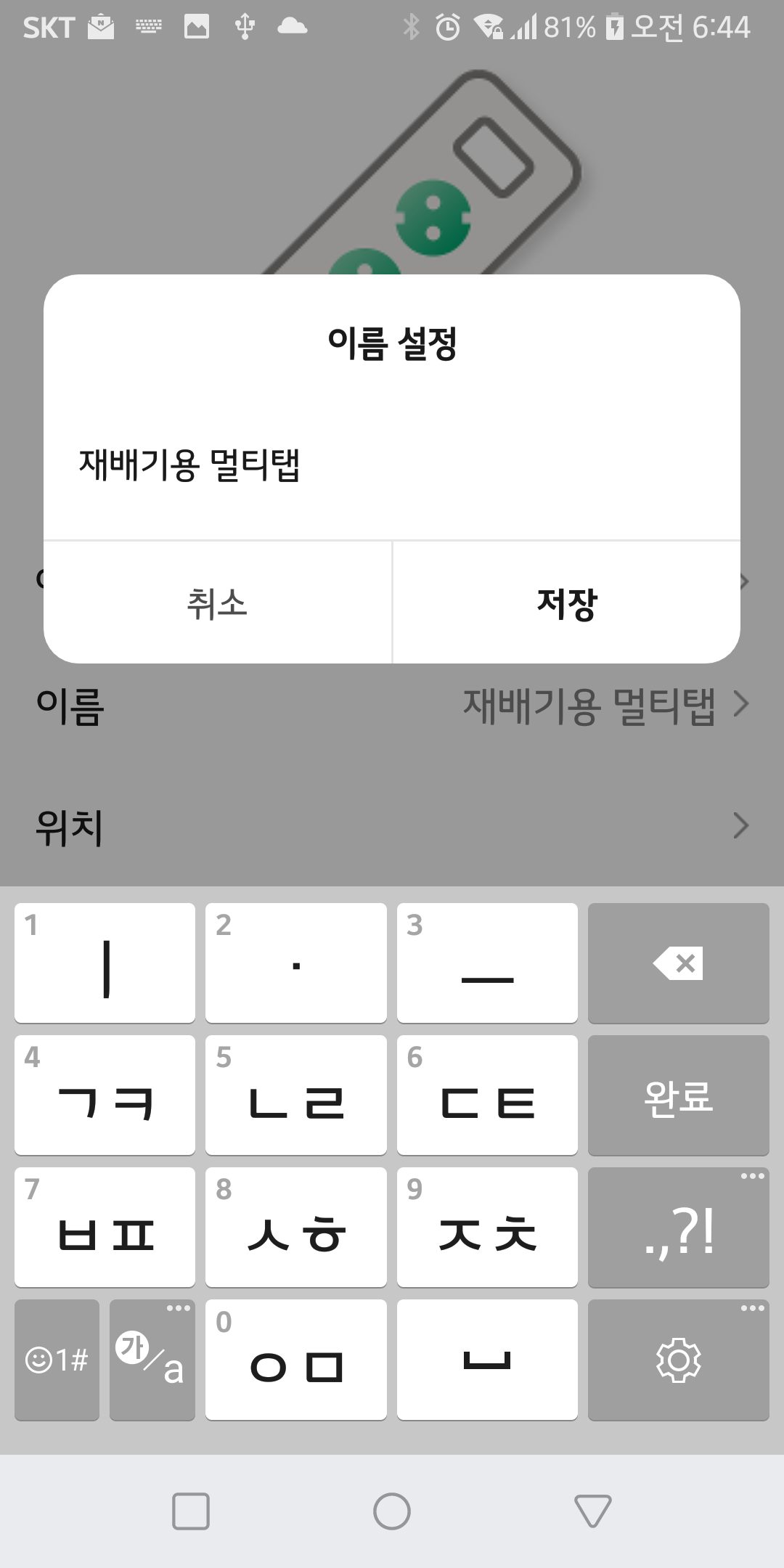

그림 75. 멀티탭의 정보 {멀티탭 정보_2022-06-25}; 그림 76. 멀티탭 수정 화면 {멀티탭 이름 바꾸기_2022-06-26}; 그림 77. 이름 설정 화면 {이름 설정_2022-06-26}; 그림 78. 이름 넣기 {이름 넣기_2022-06-26}; 그림 79. 이름 변경 완료 {이름 변경 완료_2022-06-26}



(4) 소켓의 이름 편집

멀티탭의 각 소켓에도 이름을 정할 수 있다. 그림 67 앱 초기화면에서 그림 68 멀티탭 설정 초기 화면으로 들어간다. 이름 변경을 원하는 소켓 오른쪽의 펜 모양의 편집 번튼을 누른다. 그러면 선택한 소켓의 이름을 바꿀 수 있는 화면이 나온다(그림 81). 이름을 변경하고 저장을 누른다. 이렇게 하여 그림 82와 같이 각 소켓과 USB 포트의 이름을 지정할 수 있다.





01

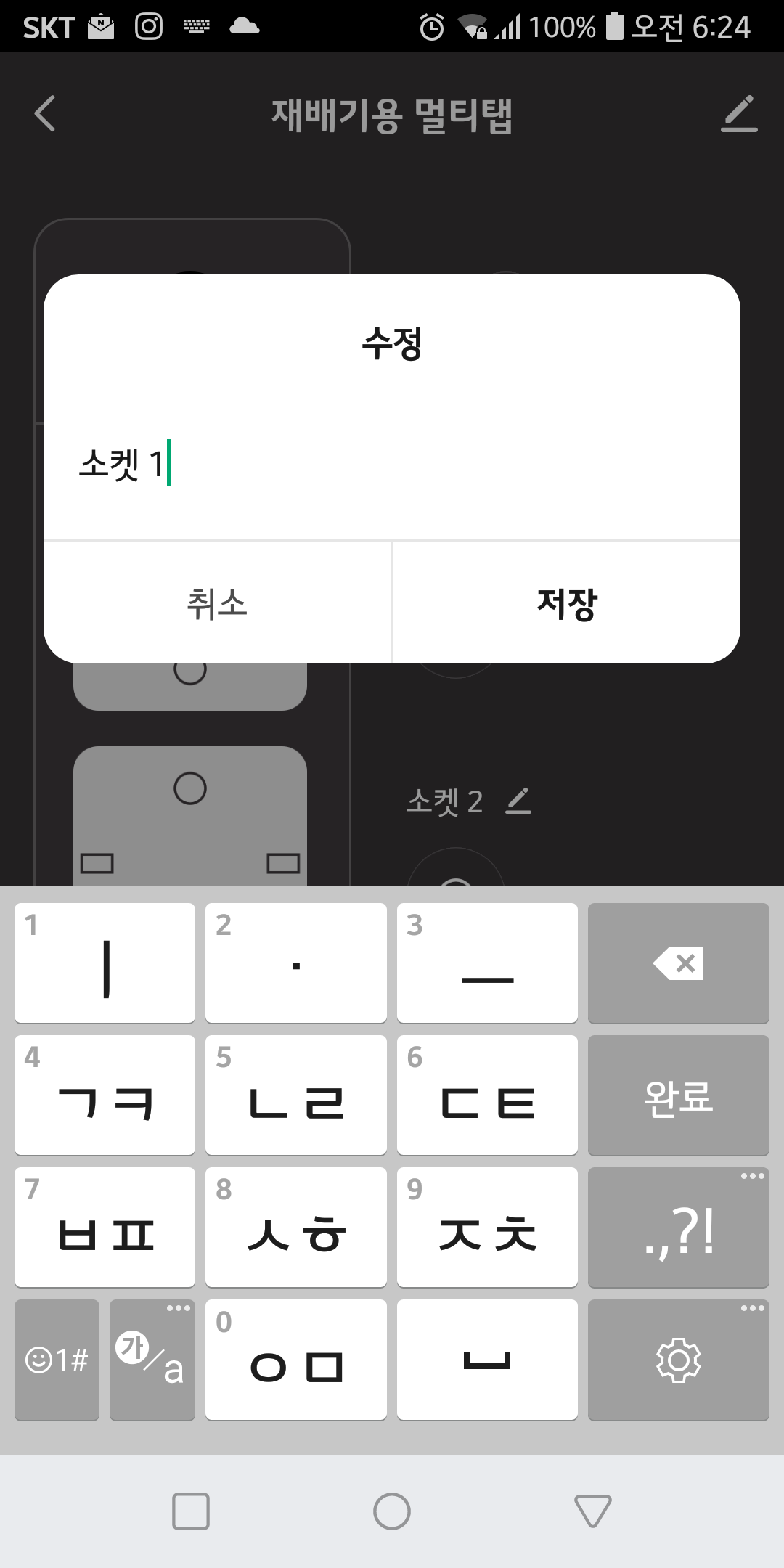

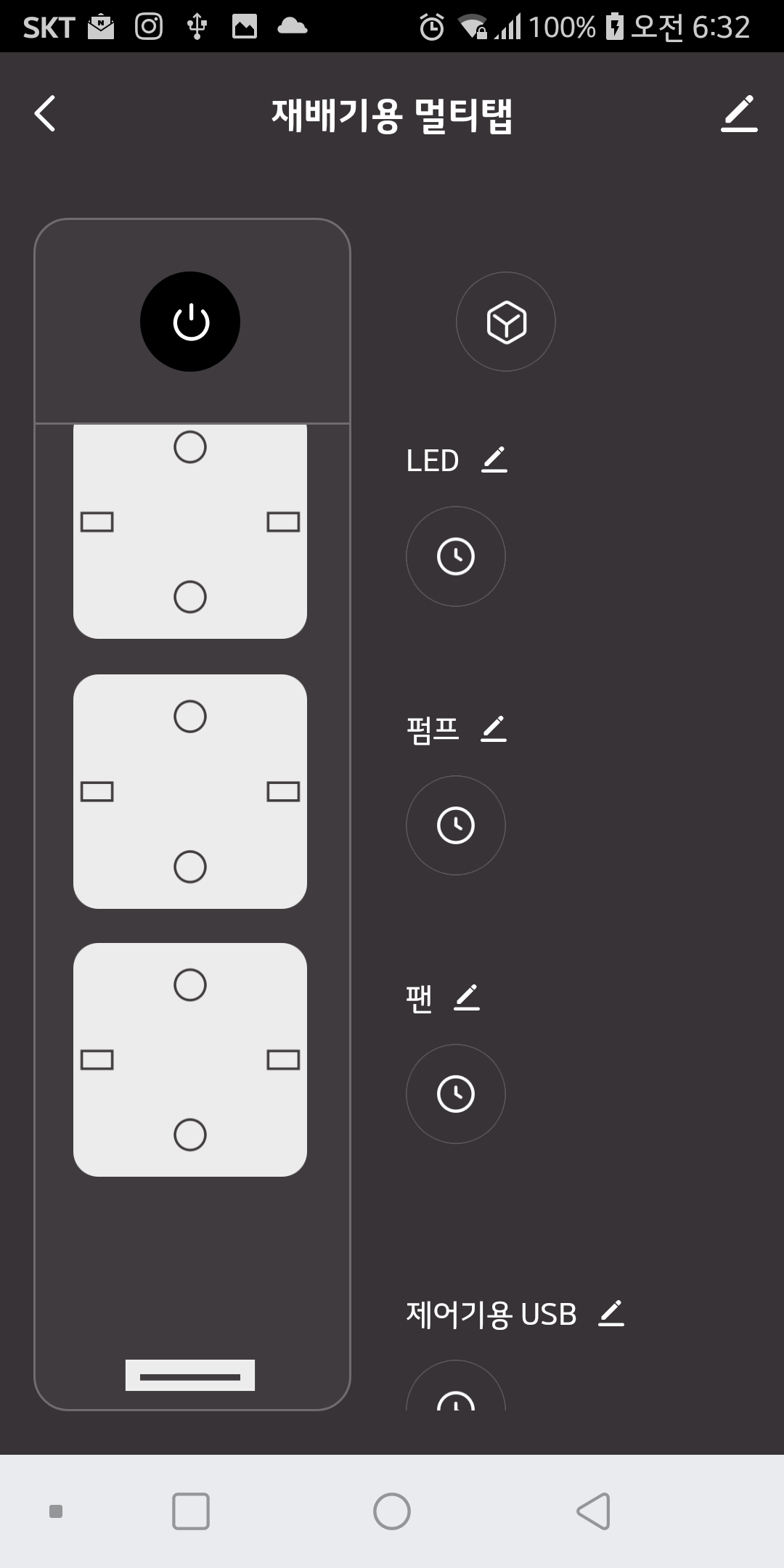

그림 81. 소켓1 이름 변경 {소켓 1 이름 변경_2022-06-27}; 그림 82. 각 소켓과 USB 포트 이름 변경 후 {소켓 이름 변경 후_2022-06-27}



(5) 소켓별 스케줄 넣기

스마트 멀티탭은 각 소켓에 개별로 스케줄을 넣을 수 있다. 여기서는 LED라고 이름 붙인 소켓의 스케줄을 넣어 보겠다.





012

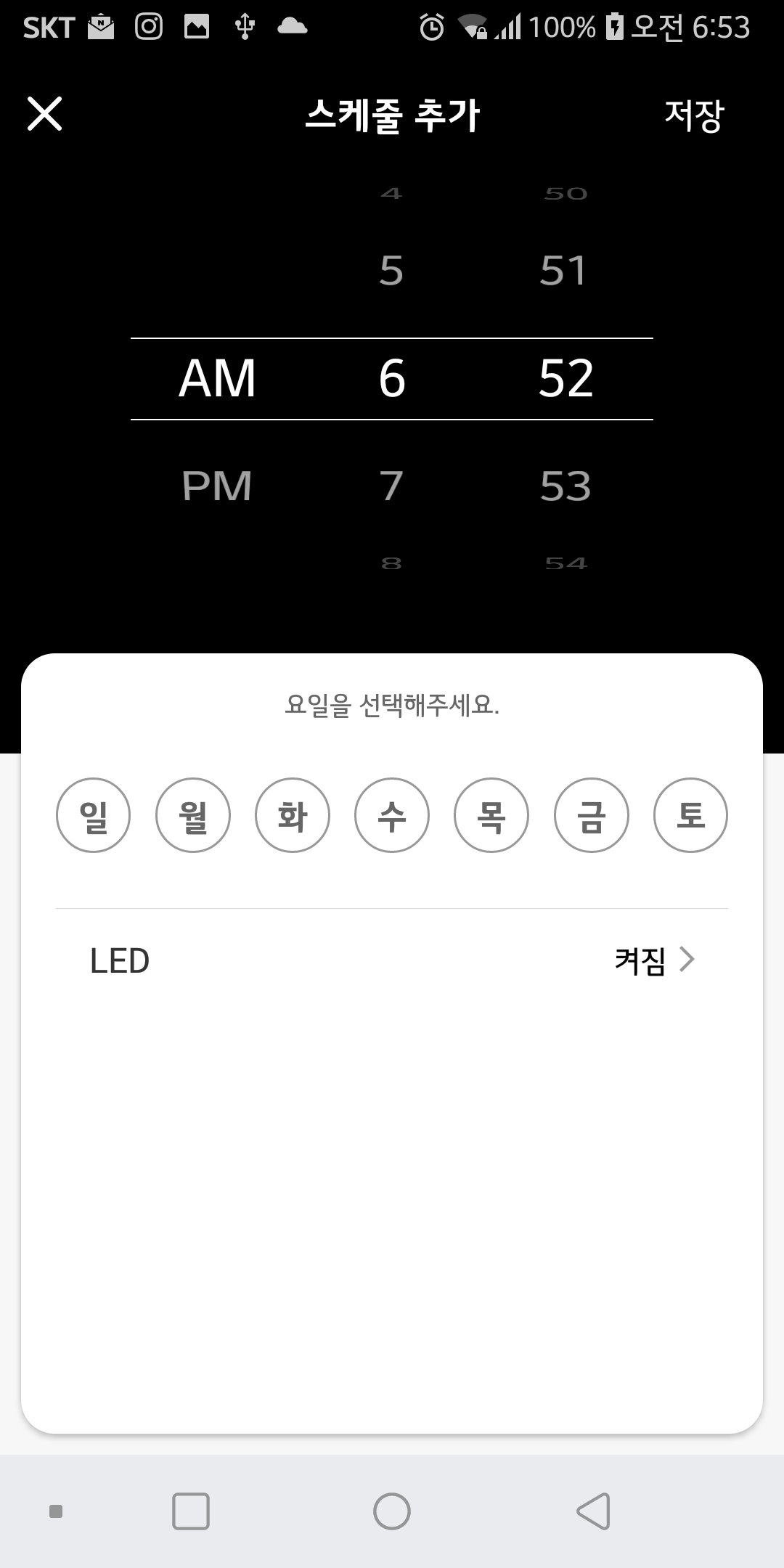

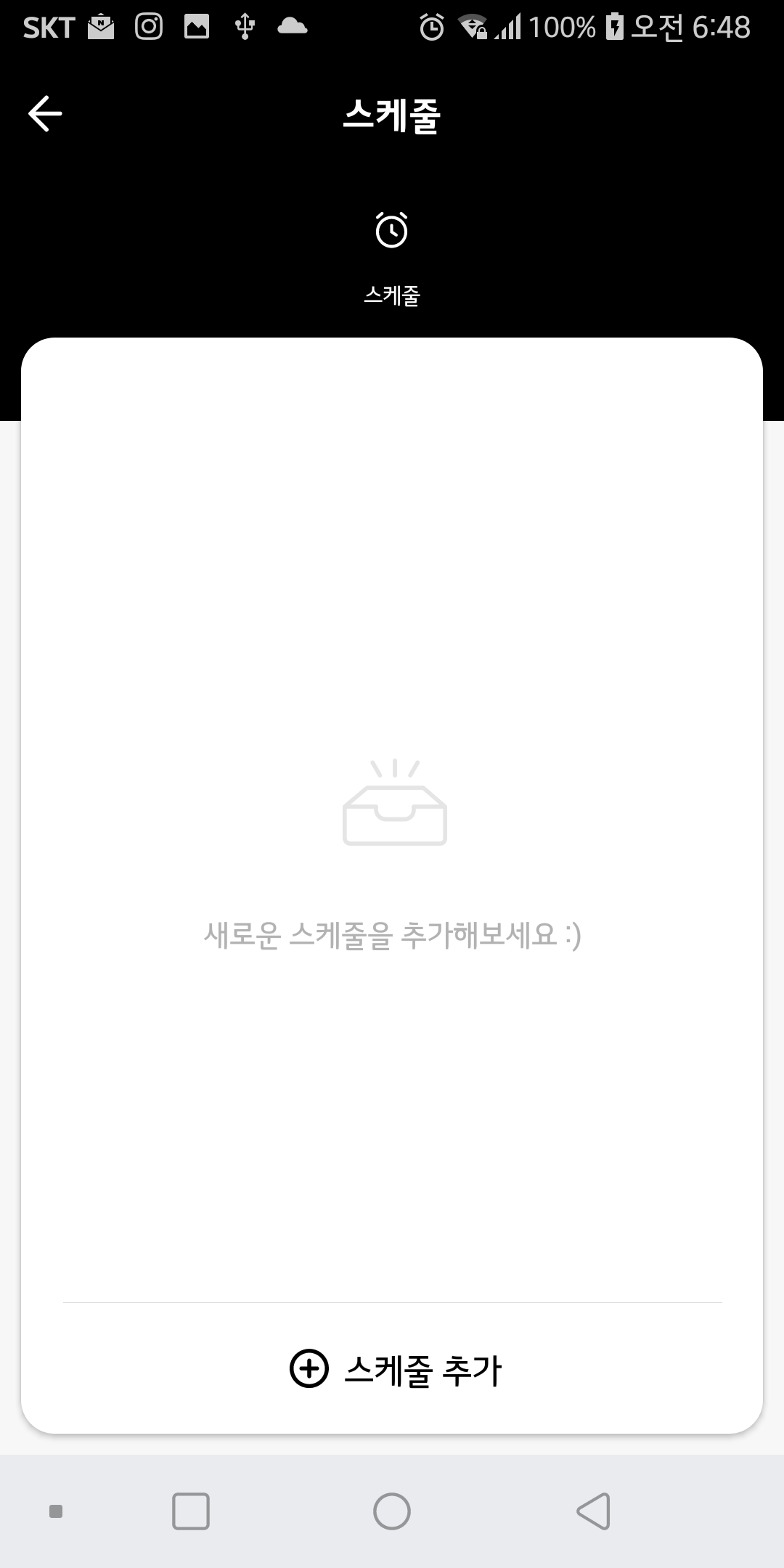

그림 83. 스케줄 추가 {멀티탭_스케줄 추가_2022-06-27}; 그림 84. 소켓의 스케줄 입력 {소켓의 스케줄 입력_2022-06-27-06-53-06}; 그림 85. 소켓의 스케줄 입력 결과 {소켓의 스케줄 입력 결과_2022-06-27}

앱 초기화면에서 멀티탭을 선택하여 들어간 후, 스케줄을 넣을 소켓 이름 아래에 있는 시계 버튼을 누른다(그림 82). 그러면 그림 83과 같이 스케줄 추가로 들어가는 화면이 나온다. 스케줄 추가를 누른다. 그러면 그림 84과 같이 소켓의 스케줄을 입력하는 화면이 나온다. 이후는 스마트 플러그에서 스케줄을 넣는 것과 유사하게 스케줄을 입력할 수 있다. 그림 85는 소켓의 스케줄을 입력한 결과를 보여준다. 다른 소켓과 USB 포트도 같은 방법으로 스케줄을 입력할 수 있다.





그림 87. 스케줄이 반영된 화면 {스케줄 입력 후_2022-06-30}

스케줄을 입력한 후에는 그림 87과 같이 소켓에 스케줄이 표시되는 것을 확인할 수 있다.



(6) 스케줄 중지

그림 87으로 들어가서 스케줄을 변경하기를 원하는 소켓의 시계 버튼을 누른다. 그러면 그림 89와 같이 선택한 소켓의 스케줄이 나타난다.





01

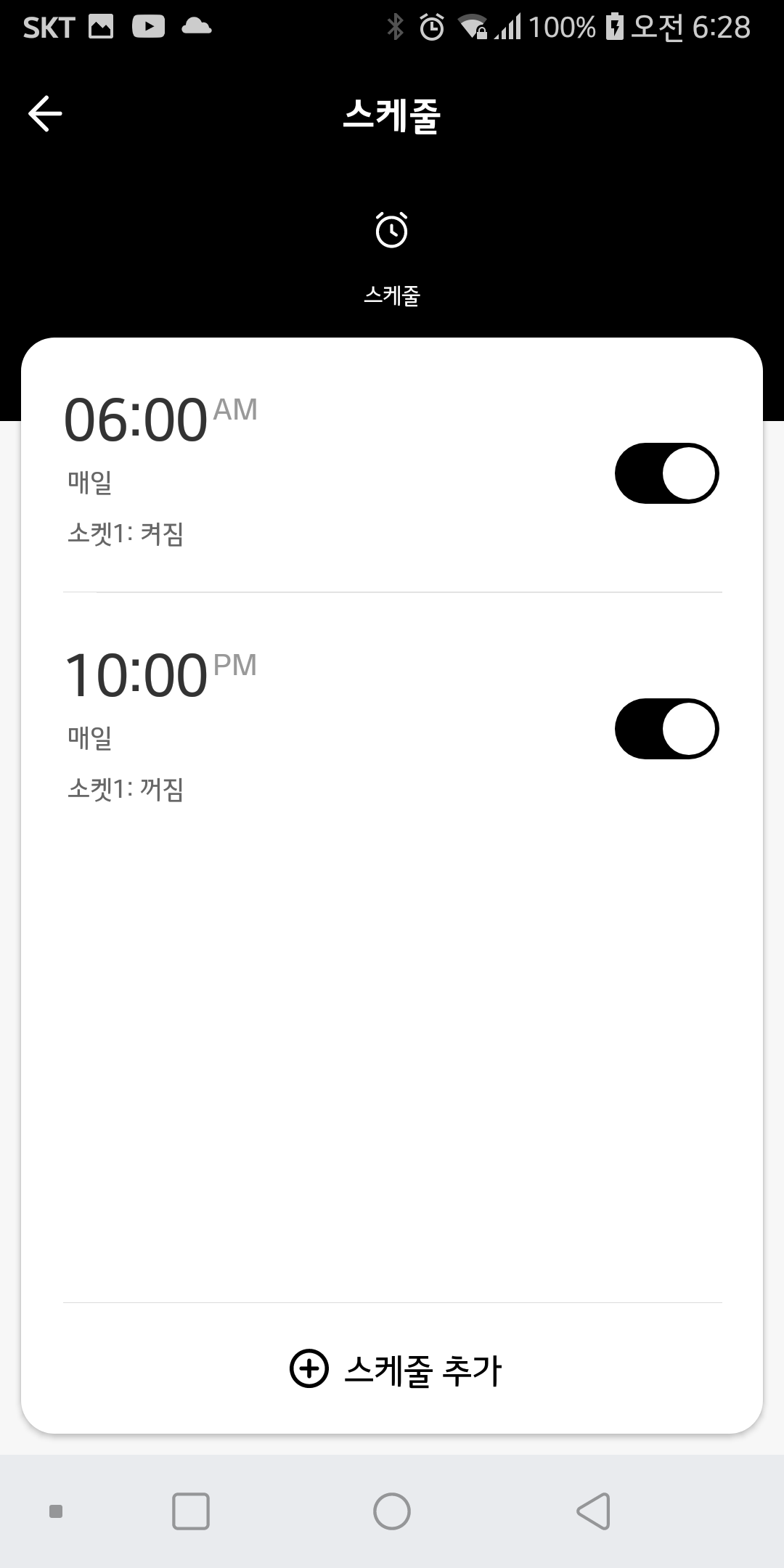

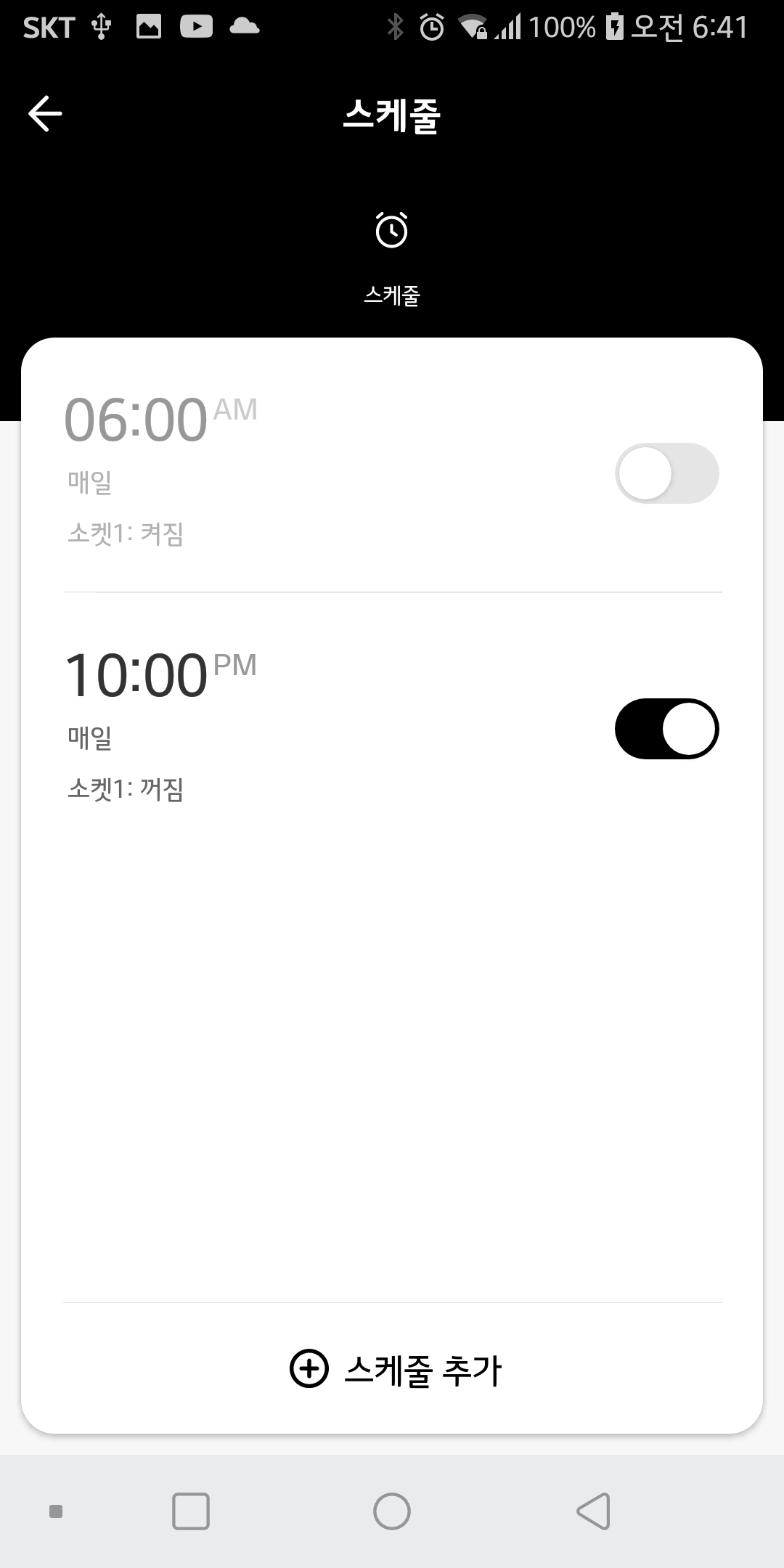

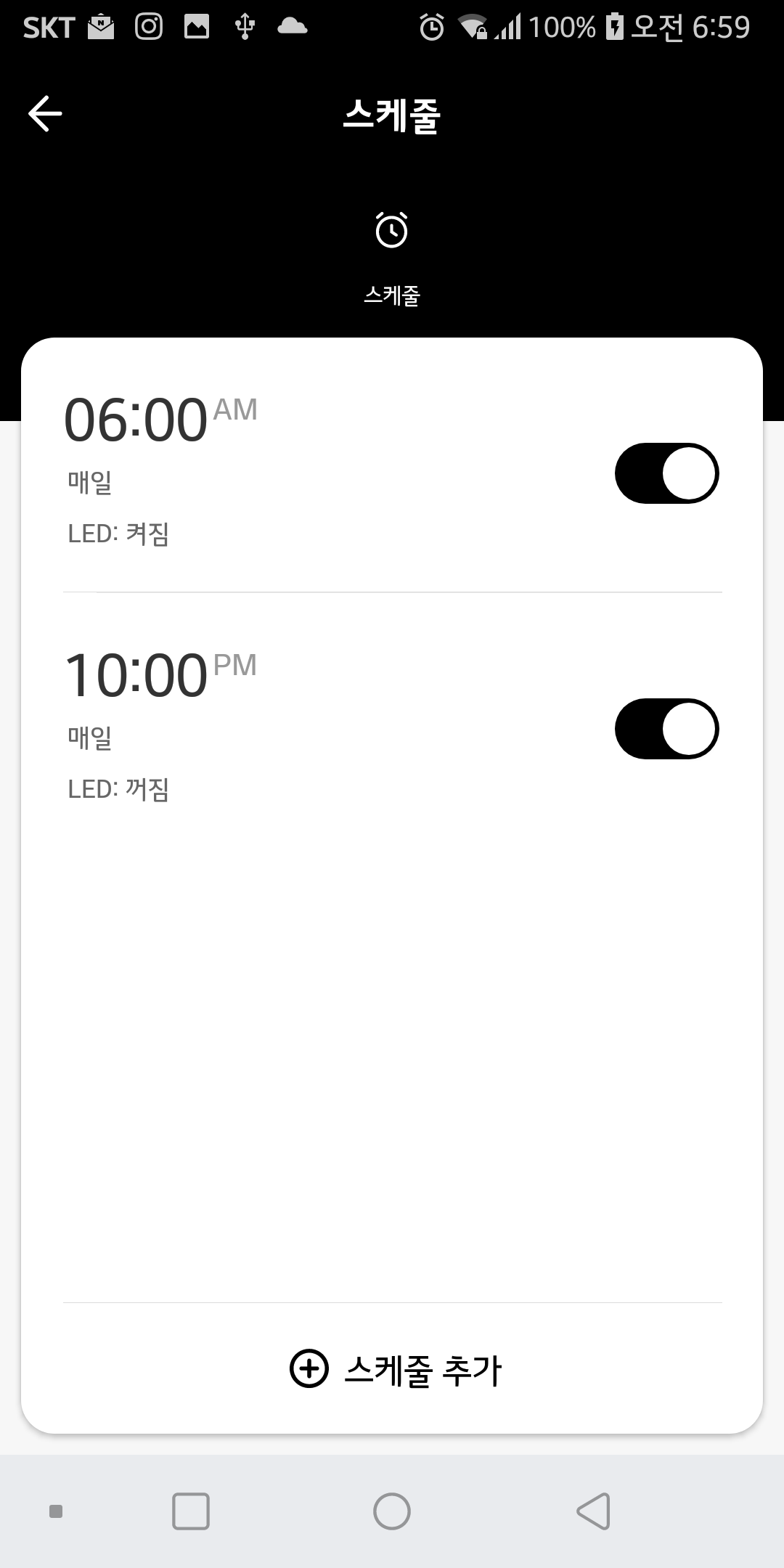

그림 89. 선택한 소켓의 스케줄 {멀티탭_스케줄_2022-06-30}; 그림 90. 원하는 스케줄을 일시 중지한 모습 {스케줄 비활성화_2022-06-30}

스케줄을 중지하려면 스위치를 눌러 스케줄을 비활성화 시킨다(그림 90). 스케줄을 다시 동작하게 하려면 비활성화된 화면의 버튼을 눌러 활성화시킨다.



(7) 스케줄 변경하기



01

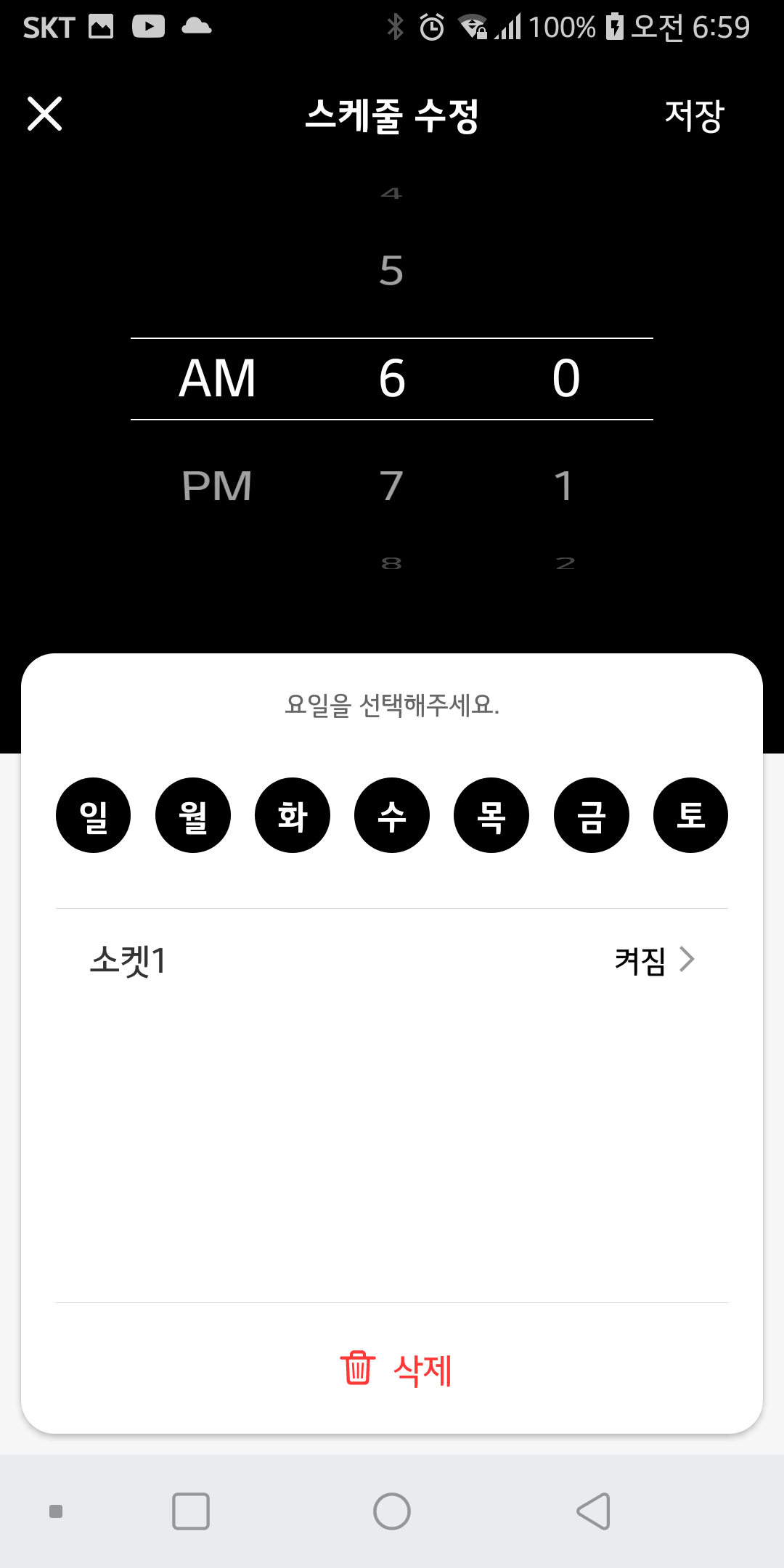

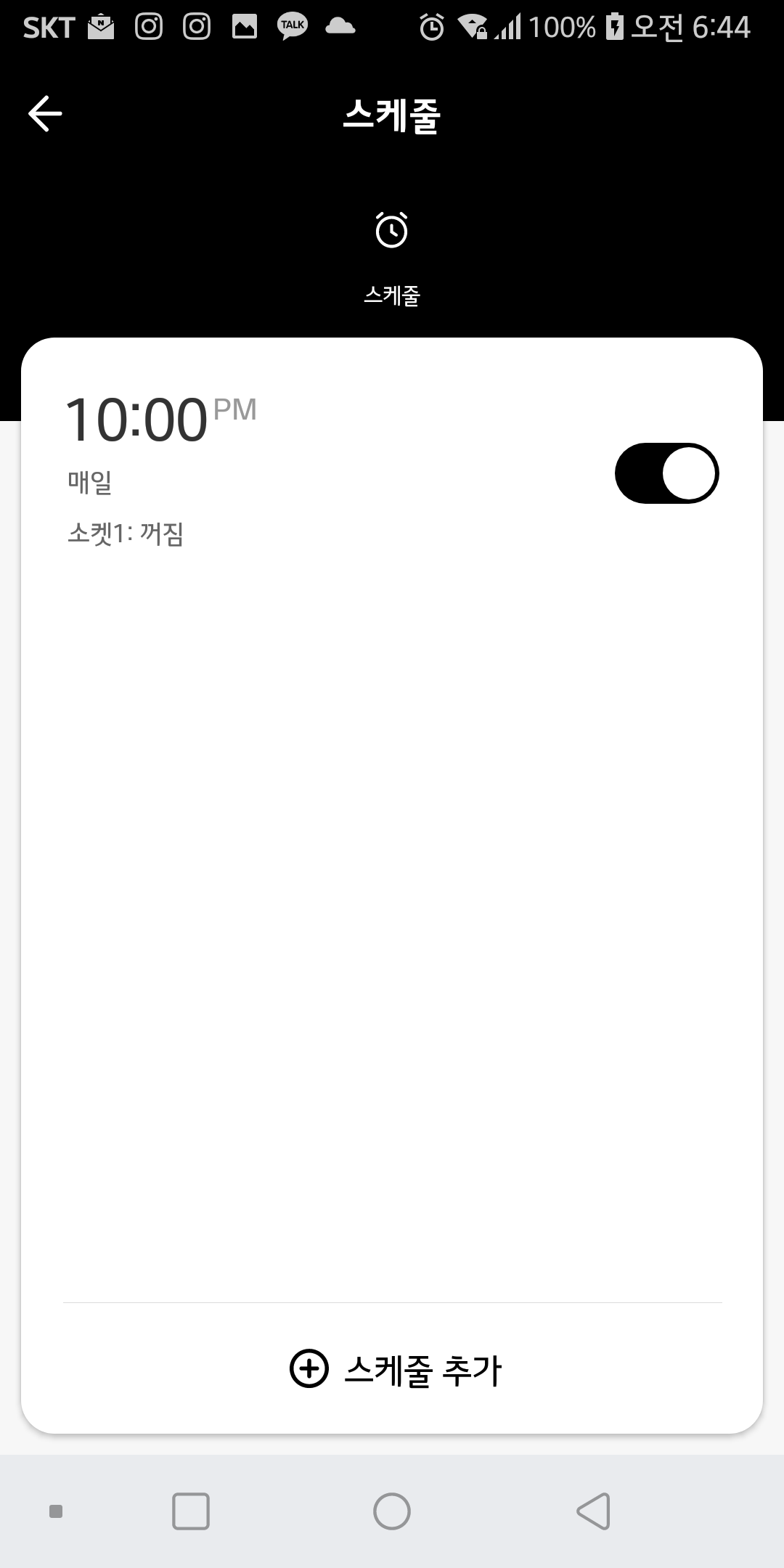

그림 93. 스케줄 수정 화면 {스케줄 수정_2022-06-30}; 그림 94. 스케줄이 삭제된 모습 {스케줄이 삭제된 모습_2022-07-02}

그림 89까지 들어가서 변경할 스케줄을 누른다. 그러면 그림 93과 같이 스케줄을 변경할 수 있는 화면이 나온다. 기본적으로는 스케줄을 넣는 화면과 같지만, 이미 스케줄이 들어 있는 경우에는 삭제할 수 있는 버튼이 있다. 스케줄을 변경하려면 스케줄을 넣는 것과 같은 방법으로 변경할 수 있다. 스케줄을 삭제하려면 삭제를 누른다. 그러면 그림 94과 같이 오전 6시의 스케줄이 삭제된 것을 볼 수 있다.

---

지금까지 수경재배기에 적용할 만한 스마트 멀티탭의 주요한 기능을 살펴보았다. 스마트 멀티탭은 소개한 것 외의 다른 기능들도 있으니 관심 있는 분은 스스로 해보기 바란다.

---
