새싹인삼재배기 제작, 설치 (2025년)

모 회사에서 주문받아 새싹인삼재배기를 만들어 설치한 내용 전합니다.

---



1. 환경과 요구사항

(1) 식물

• 처음에 새싹삼을 키운다. 이후 다른 식물도 키우고 싶다. --> 이번 것은 새싹삼용 재배판을 적용한다. 이후 다른 식물을 키울 때는 식물에 맞는 재배판을 추가 제작한다.
• 식물의 용도: 관상용
• 식물의 키: 25cm

(2) 재배기

• 크기: 가로 120cm, 높이 150cm
• 형태: 스탠드형 (벽부형 아님)
• 재배 방식: DFT(Deep Flow Technique)

(3) 물

• 물의 종류: 수도물 사용
• 재배기에 물을 공급하는 방법: 직접 떠와서 넣는다.

(4) 전기

• 콘센트까지의 거리: 1m 미만

(5) 빛

• 설치 공간의 빛의 세기: 약 460lx (부족) --> LED로 보광한다.

(6) 자동화 정도: 아래 명시하지 않은 것은 기능이 없다.

• LED ON/OFF: 콘센트 타이머(concentric timer) 사용
• 온도: 물의 온도 제어

2. 설계

{새싹인삼 재배기_더시연_2025-03-25.JPG}



3. 사양 정함: 2025.09.08

1. 수경재배 방식: DFT(Deep Flow Technique) 방식

2. 개방/밀폐 여부: 개방형

3. 재배기의 크기: 가로 800mm, 세로 400mm, 높이 1,500mm

4. 층별 구성

  (1) 1층: 물통, 냉온펌프

  (2) 2, 3층: 재배 공간

5. 재배 수량: 96주

6. 빛 공급: 각 층당 5개의 LED 조명 사용

7. 온도 제어: 물의 온도를 일정 범위 내에 유지함

8. 산소 공급을 위해 기포기 적용

9. 묘삼 구입 비용 제외



4. 제작: 2025.09.27-10.01

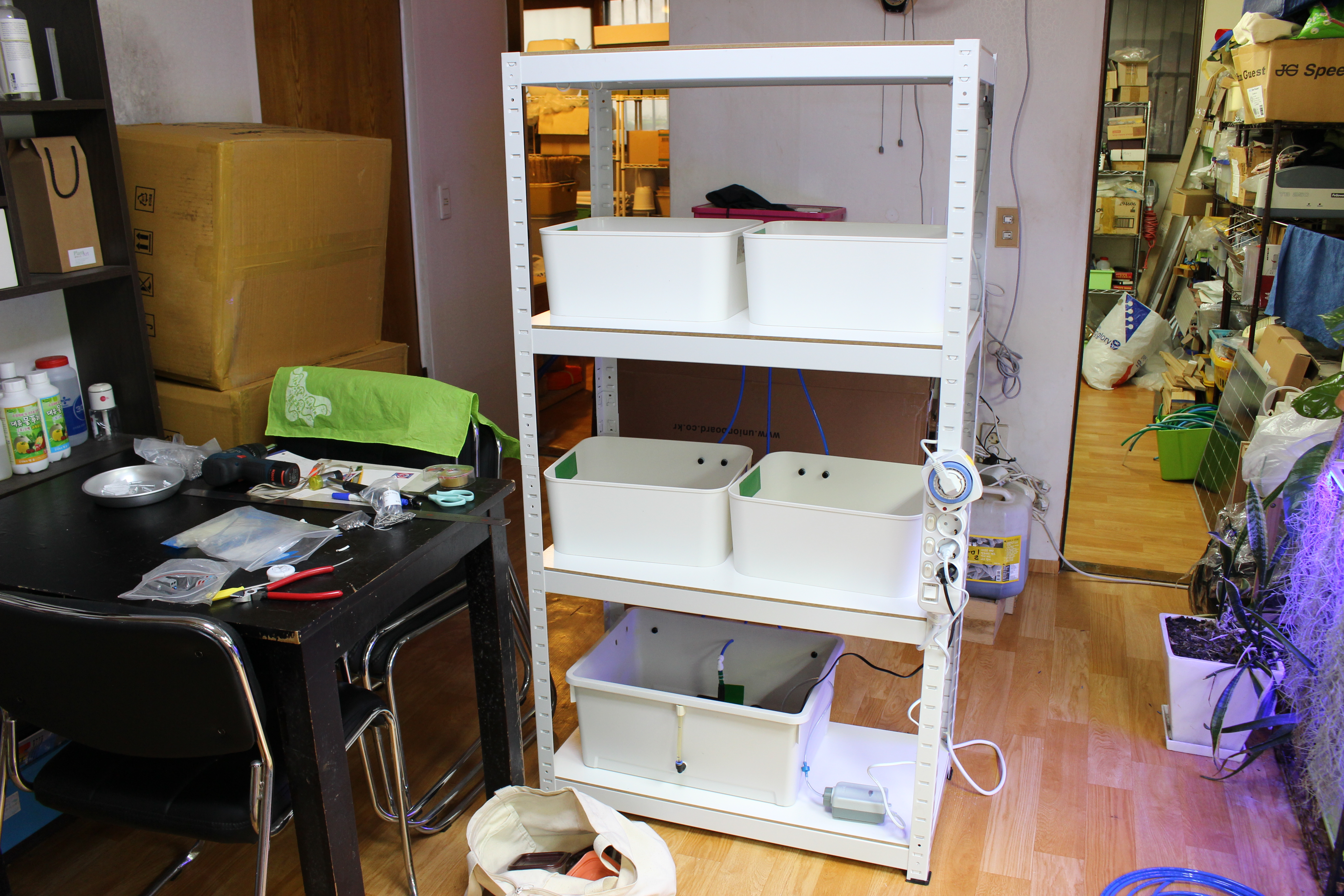

{frame 제작_새싹인삼재배기_2025-09-27.JPG}

프레임을 제작했다.



{재배용기 누수 확인_새싹인삼재배기_2025-09-27.JPG}

재배용기로 쓰기에 적당한 크기의 수납함을 구했으나 손잡이 구멍이 있다. 이러면 흔들림이 있을 때 물이 샐 수가 있다. 방수 테이프와 은박지로 막은 후 물을 담아 하루 동안 물이 새지 않는지 확인했다. 새지 않았다.





{재배판 제작_새싹인삼재배기_2025-09-28.jpg}

두께 10mm의 검은색 우드락에 열선으로 구멍을 뚫었다.





{수중 펌프 설치_새싹인삼재배기_2025-09-28.JPG}

물 저장조에 수중 펌프를 설치했다. 저장조의 물을 3층의 재배용기로 보내는 역할을 한다.

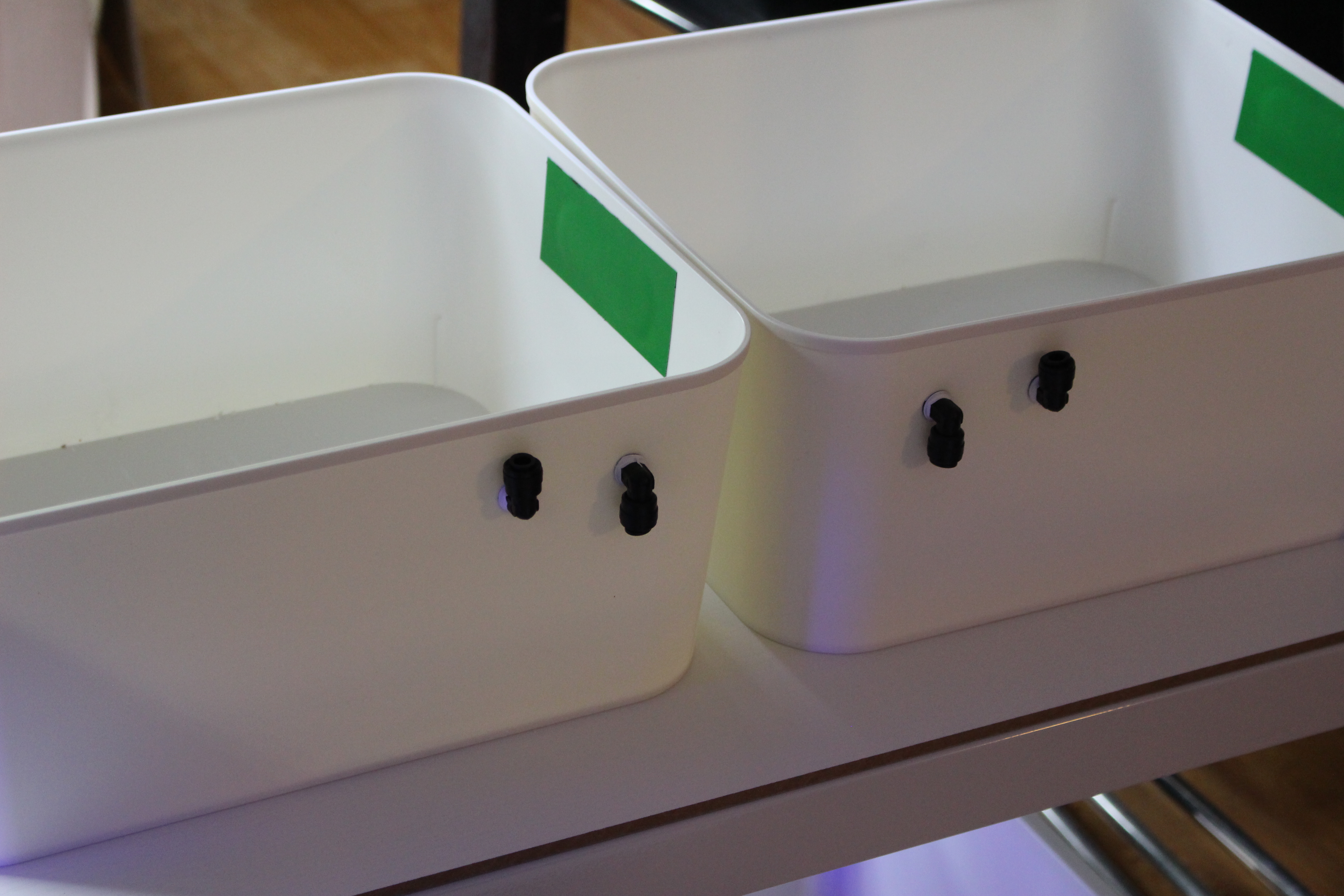

{one-touch fitting 부착_새싹인삼재배기_2025-09-28.JPG}

재배용기에 원터치 피팅을 부착했다. 좌우 대칭이다.





{tube 연결_새싹인삼재배기_2025-09-28.JPG}

튜브를 연결한 모습이다.





{LED 조명 부착_새싹인삼재배기_2025-09-28.JPG}

LED 조명을 부착했다.





{air pump, 콘센트 부착_새싹인삼재배기_2025-09-28.JPG}

멀티탭을 기둥에 부착하고 에어 펌프와 타이머를 설치했다.





{역류방지기_새싹인삼재배기_2025-09-28.JPG}

에어 펌프가 멈추었을 때 물이 에어 펌프로 들어가지 않도록 역류방지기를 적용했다.

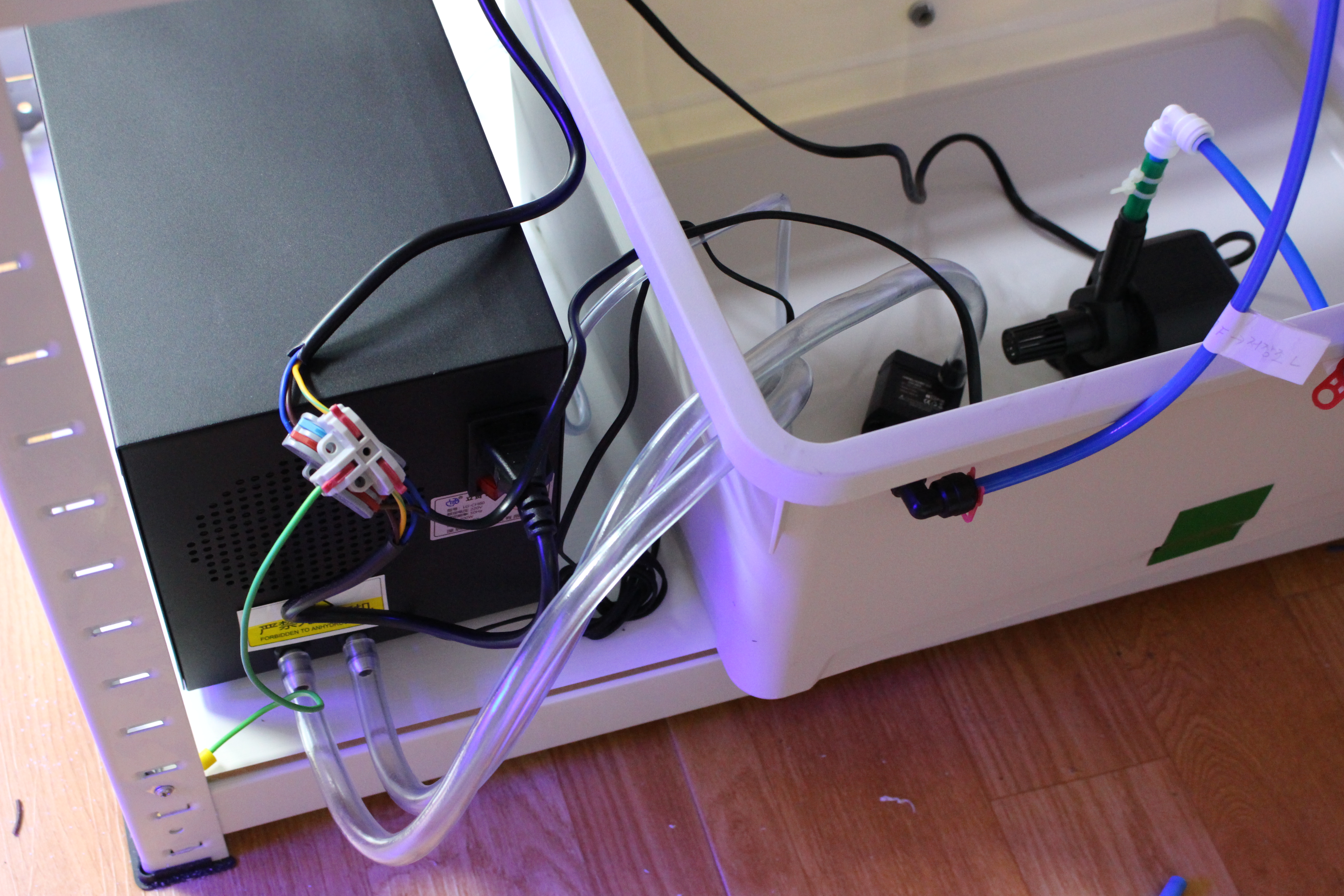

{냉온펌프 설치_뒤_새싹인삼재배기_2025-10-01.JPG}

냉온 펌프를 설치했다. 냉온 펌프 내에  펌프가 없기 때문에 함께 온 펌프를 물 저장조에 설치해야 한다.





{냉온펌프 설치_앞_새싹인삼재배기_2025-10-01.JPG}

냉온 펌프의 앞 모습이다. 마이콤이 들어 있어 버튼으로 온도를 설정할 수 있다.





{packing_새싹인삼재배기_2025-10-01.JPG}

해제하여 옮길 준비를 했다.



(5) 설치



{사무실에 설치_새싹인삼재배기_2025-10-02.jpg}

사무실에 설치했다.

---
