3D 프린터 보수: 5핀 80A 릴레이 적용(2025년)

3D 프린터의 히팅 베드가 가열되지 않는 현상이 있었다.

테스터로 점검해보니 히터로 전력이 공급되지 않았다. 거슬러 올라가면서 확인해보니 릴레이가 ON인데도 출력 단자에 전압이 나오지 않았다. 릴레이의 접점이 망가진 것 같았다. 아두이노 학습에 사용하는 릴레이를 사용했는데, 씌어 있는 사양보다 더 적은 전류를 쓰는데도 빨리 망가졌다.



DC 12V용 고전류 릴레이를 사용하기로 했다.

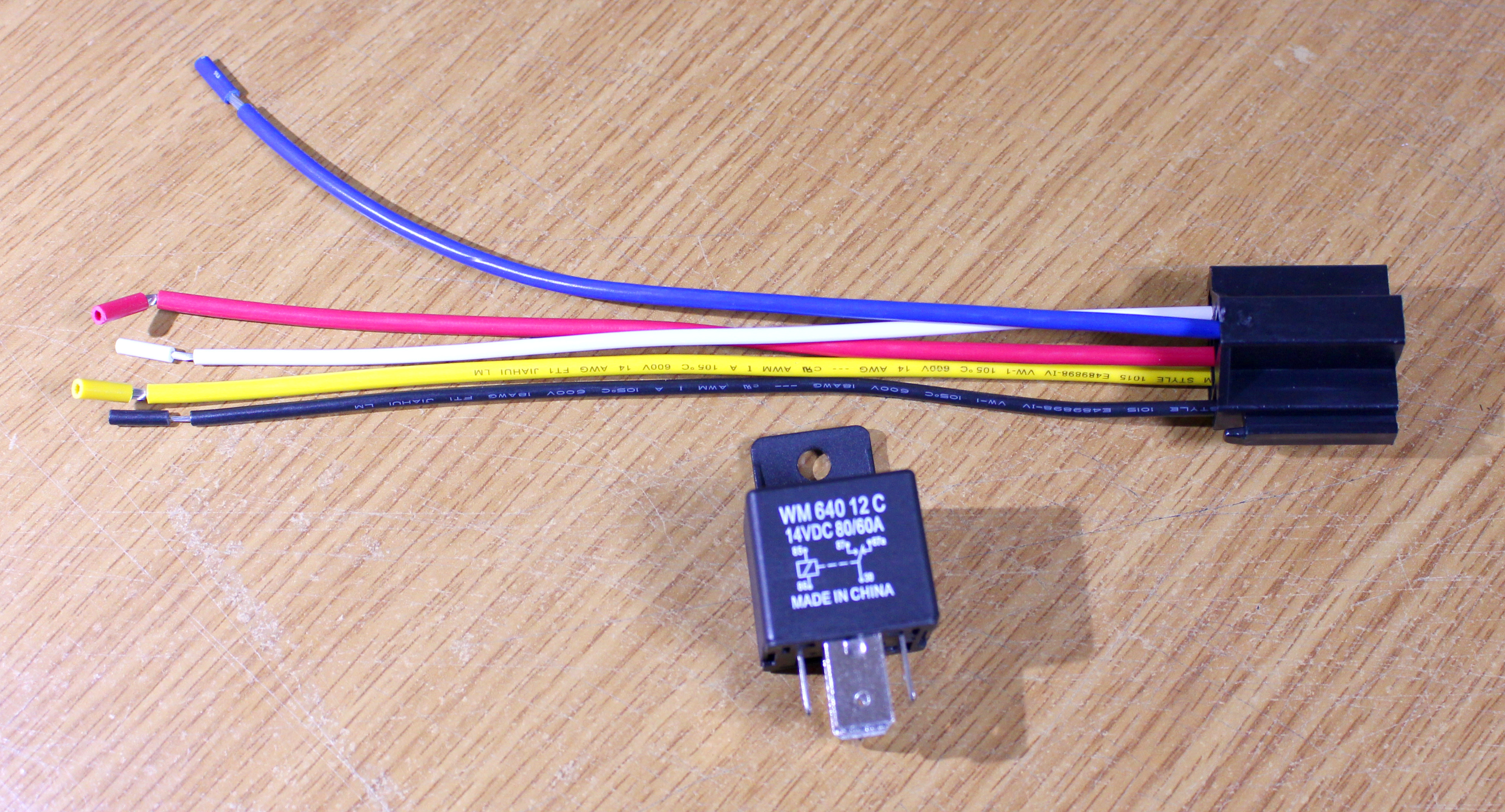

{5pin 40A relay and socket_modified_2025-02-07.JPG}

DC 12V용 릴레이와 소켓을 함께 샀다.

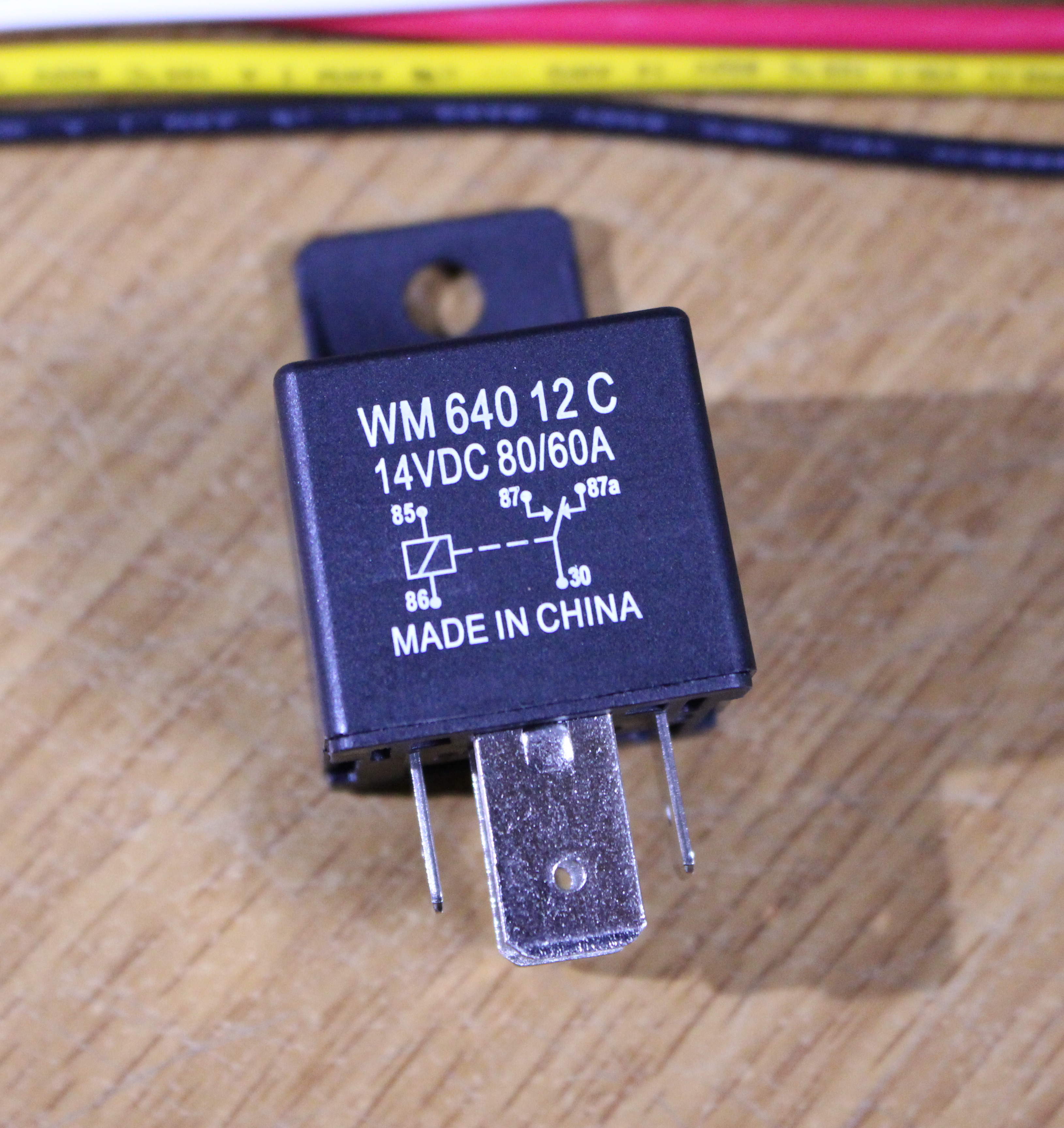

{5pin 40A relay_modified_2025-02-07.JPG}

'12'는 12V를 뜻하는 것 같고, 14VDC는 DC 14V까지 쓸 수 있는 것 같다. 80/60A는? 12V에서 쓰면 80A까지, 14V에서 쓰면 60A까지 쓸 수 있다는 말인가? 릴레이 규격에 대한 자료를 보았으나 잘 모르겠다. 중국 제품이라서 중국에서 쓰는 형식으로 적어 놓은 것인지도 모르겠다. 아무튼 DC 12V로 쓰면 되고, 60A 이상이면 충분하니 신경 곤두세워서 알아볼 것은 없을 것 같다.





{5pin 80A relay 고정-2_modified_2025-02-07.JPG}

릴레이를 어디에 고정할까 하다가 엔클로저 뚜껑에 있는 볼트를 이용해서 고정했다.



릴레이를 소켓에 완전히 끼우려고 했으나 손이 떨리도록 힘을 주어도 들어가지 않아 이 정도에서 그만두었다. 전에 다른 용도로 샀을 때도 그러더니만 새로 산 것도 그러네~. 동작만 잘 한다면 괜찮다.



{5pin 80A relay 배선_modified_2025-02-07.JPG}

아두이노 나노는 5V를 사용하고 80A 릴레이는 12V를 사용하기 때문에 아두이노 나노가 직접 구동할 수 없다. 아두이노 나노에 망가진 릴레이를 빼내고 새 릴레이를 연결했다. 이 5V 릴레이 출력에 12V를 연결하여 80A 릴레이를 구동하도록 했다. 꼬마 릴레이가 형님 릴레이를 구동하는 꼴이다.

---

잘 작동했고 2025.04.11 현재까지 잘 쓰고 있다.

---
